氣動卡盤

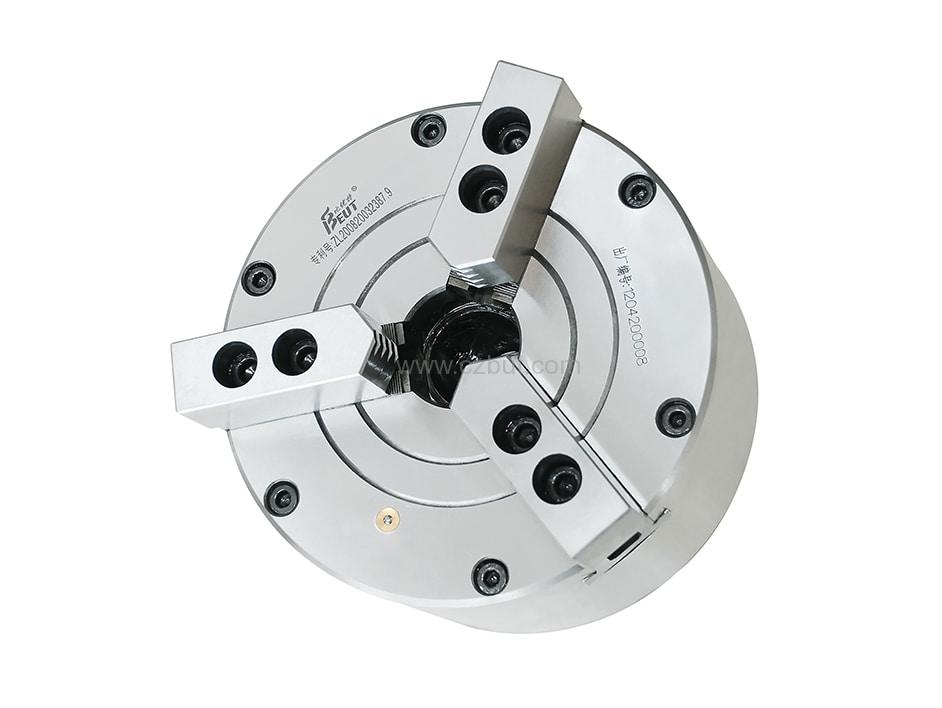

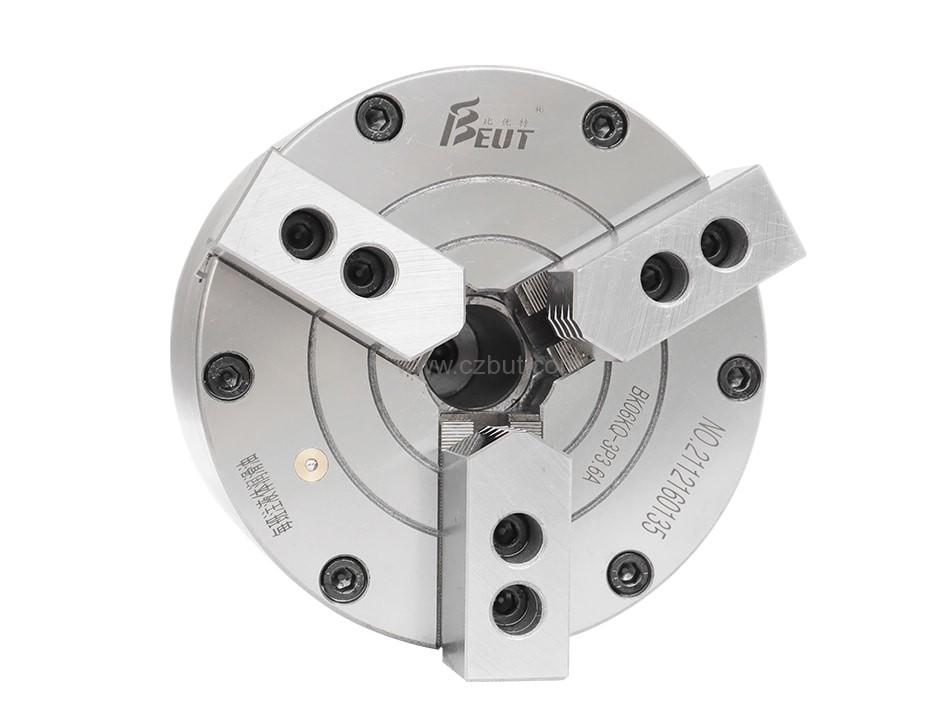

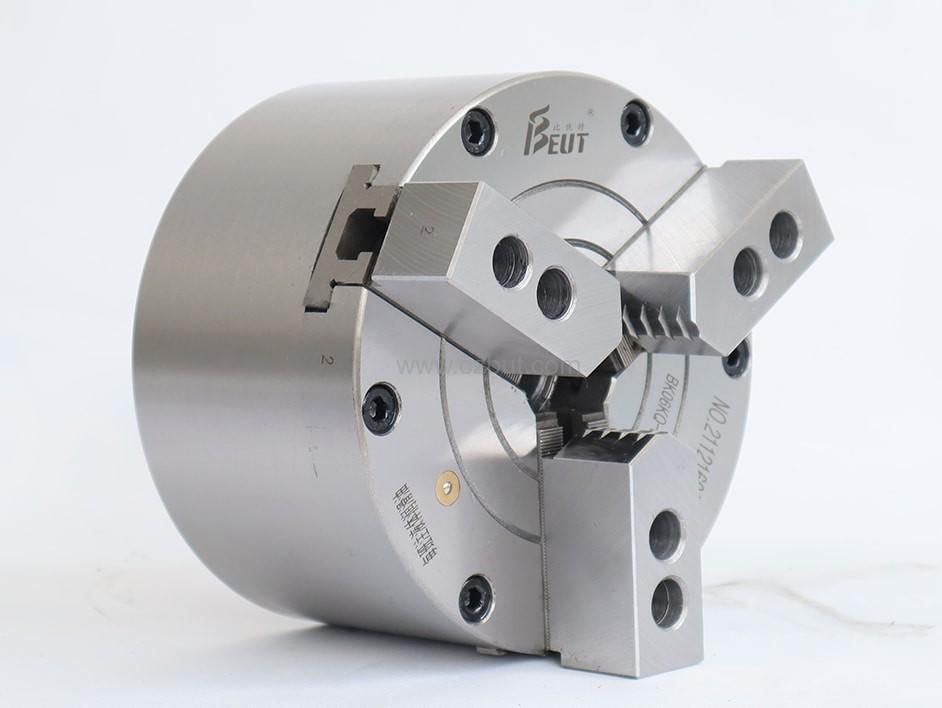

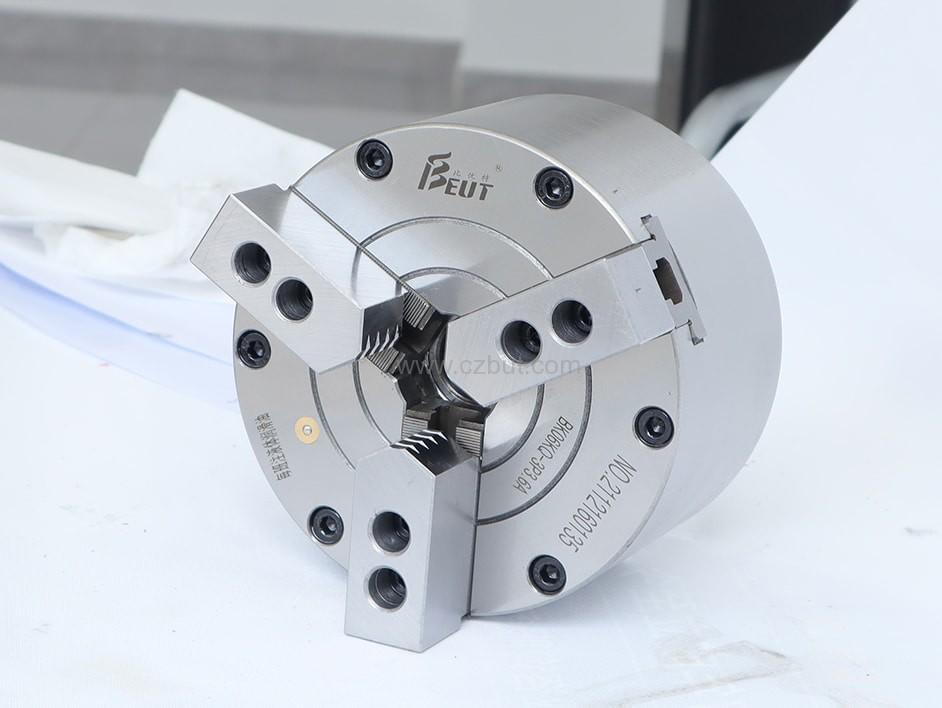

三爪半通氣動卡盤

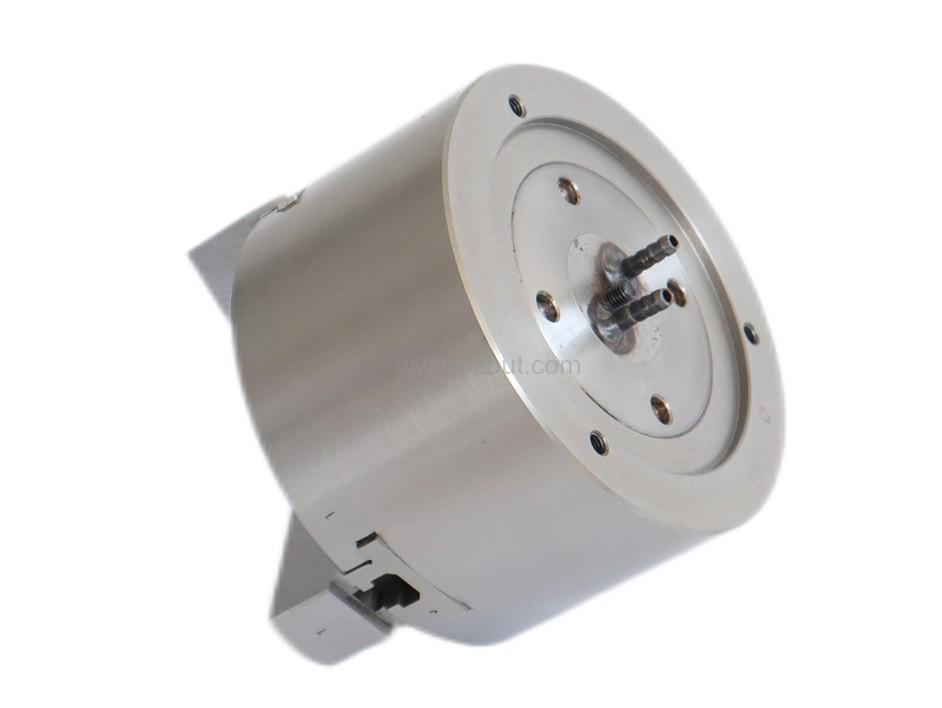

卡盤體本身即為氣缸,內置活塞,通過主軸尾部控制機構實現夾緊與松開動作?？ūP中心為中空,適用于加工較長的棒料。
可按需非標定制多爪、長行程、大孔徑等。

立即咨詢

http://cnfishingrope.com/uploadfiles/211.149.195.244/webid651/source_water/202308/16917201122.jpg

產品詳情


性能參數 / Performance

規格 Specifications	爪行程t(直徑) Jaw stroke t (Diameter)	最大夾緊力kN Max.gripping force (kN)	最大撐緊力kN Max.bracing force (kN)	許用壓力Mpa Allowable pressure (Mpa)	極限轉速r/min Limited rotating speed (r/min)	夾緊范圍 Clamping range	撐緊范圍 Bracing range	凈重kg Net weight (kg)
BK160KQ	3.7	32.9	18.5	0.4~0.8	4500	2-170	20-180	15
BK200KQ	4.2	49.1	29.1	0.4～0.8	4500	5-210	20-240	23
BK250KQ	4.8	58.7	32.5	0.4～0.8	2800	10-260	30-280	32
BK320KQ	9.5	106.1	62.2	0.4~0.8	2300	10-350	40-360	76
BK400KQ	12.7	137.8	77	0.4~0.8	1000	15-420	50-430	140

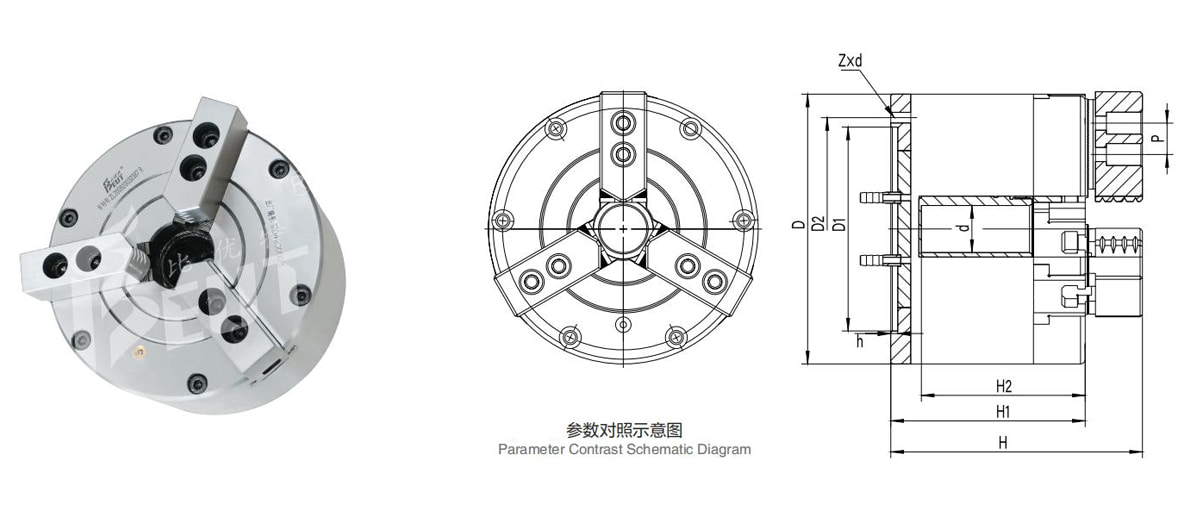

尺寸參數 / Dimensions

規格 Specifications	D	D1	D2	d	H	H1	H2	h	p	Z×d	動力楔塊齒形	對應卡爪型號
BK160KQ	172	130	142	30	135.5	99.5	84	4.5	20	3-M8	1×53°	BK160Z1
BK200KQ	210	165	180	40	139.5	103.5	85.5	4.5	25	3-M10	1×53°	BK200Z1
BK250KQ	250	206	226	80	154	108	90.5	5	30	3-M12	1×53°	BK250Z1
BK320KQ	325	270	290	120	221	160	140.5	5	32	6-M12	1.5×60°	BK320Z2-60
BK400KQ	400	340	368	120	242	168	147	6	40	6-M16	1.5×60°	-
注：以上數據為標準參數，也可以根據客戶特殊要求設計。 Note: above numbers are standard parameters. We can also design products according to clients' special requirements.

立刻咨詢

常州比優特機械設備制造有限公司創立于2007年，是一家專業從事各類非標氣動卡盤制造的現代技術型企業，專注車床、磨床、加工中心領域十五載，有著成熟的設計制造經驗，同時為客戶免費提供專業的卡盤選型指導及解決方案。
