優質耐高溫化學 UPVC 法蘭球閥 PVC ANSI 標準工業衛生塑料閥門
型號：Q41F-10U
材質：塑料
連接形式：法蘭
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：工業用途
溫度：高溫
應用：工業用途、水工業用途、家庭用途
規格：DN15-DN100
默認值：ANSI
HS編碼：8481804090
| 產品結構特點 |
1. 工 程 塑 料 系 列 球 閥 采 用 FRPP、PVDF、CPVC、UPVC、PPH 等耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐能力。
2. 密封可靠、啟閉力矩小。
3. 流體阻力小、啟閉迅速。
4. 結構簡單、外形美觀。
?
| 應用溫度范圍表 |
| 材料 | 介質溫度℃ | 材料 | 介質溫度℃ |
| 氯化聚氯乙烯（CPVC） | -20℃~+95℃ | 均聚聚丙烯（PPH） | -20℃~+110℃ |
| 聚氯乙烯（UPVC） | -0℃~+65℃ | 聚偏二氟乙烯（PVDF） | -40℃~+150℃ |
| 增強聚丙烯（FRPP） | -14℃~+90℃ | ? | ? |

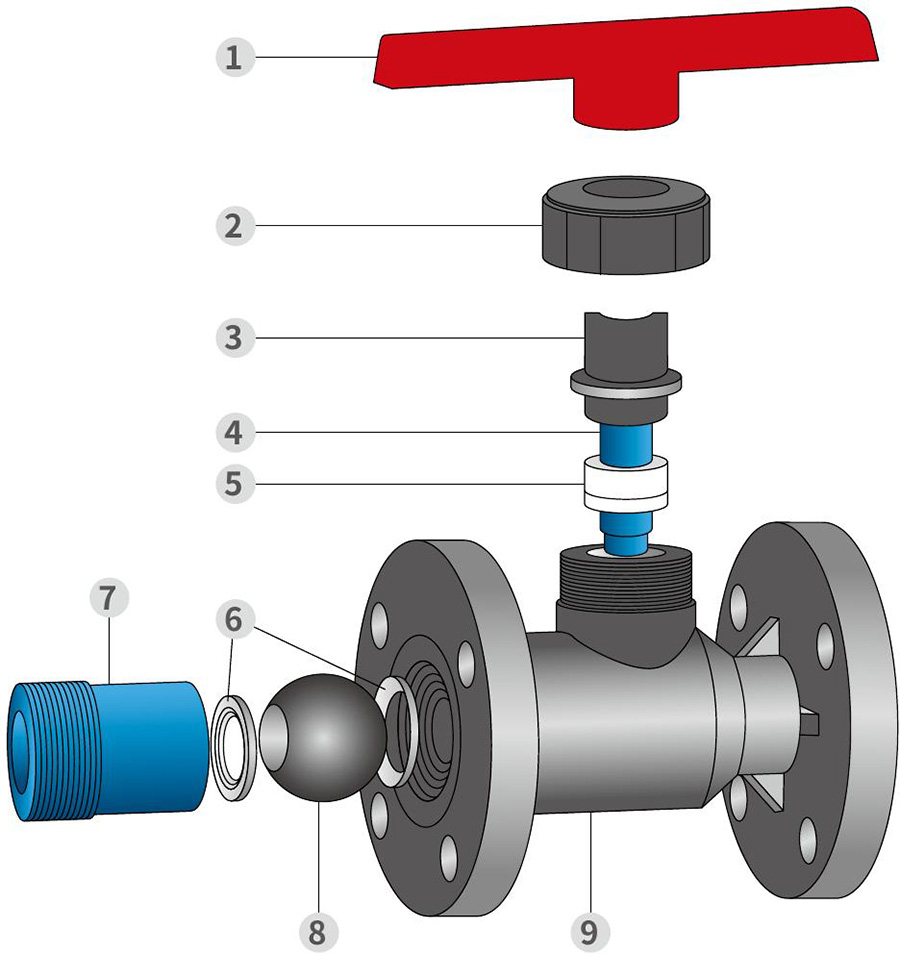

一體型球閥裝配明細圖
?
?
| 零件材質表 |
?
| 件號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | 內塞 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 閥桿 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 球 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 閥體 | FRPP、PVDF、UPVC、CPVC、PPH |

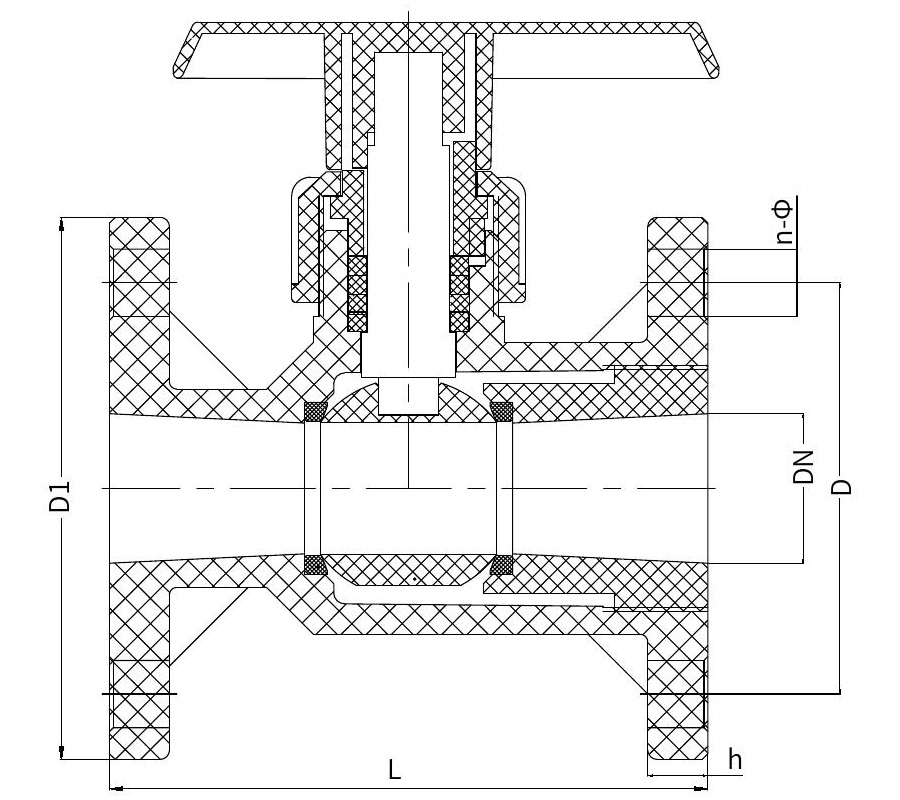

| 外形尺寸表 |
?
|
公稱直徑DN (mm) |
D1 |
D |
L |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
120 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
120 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
120 |
85 |
90 |
3.13 |
130 |
16 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
145 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
168 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
225 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
|
80 (3") |
195 |
160 |
150 |
6 |
260 |
25 |
8 |
8 |
4 |
18 |
19 |
19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
|
125 (5") |
245 |
210 |
210 |
8.5 |
350 |
30 |
8 |
8 |
8 |
18 |
23 |
22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
|
200 (8") |
335 |
295 |
290 |
11.75 |
400 |
35 |
8 |
12 |
8 |
22 |
23 |
22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
450 |
38 |
12 |
12 |
12 |
22 |
25 |
25 |
|
300 (12") |
445 |
400 |
400 |
17 |
450 |
38 |
12 |
16 |
12 |
22 |
25 |
25 |
?
?
?
