白色和紅色 PVDF 液位指示器 定制 DN15-50 具有競爭力的價格水筒倉塑料 PVDF 液位指示器用于水處理
產地：中國浙江
品牌名稱：KXPV
型號：G41F-10F
產品名稱：液面計
顏色：白色和紅色
尺寸：DN15-50
交貨時間：7 天
最小起訂量：1 件
供應能力：10000 件/月
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 壓緊螺母 | FRPP |
| 2 | 手輪 | 合金料 |
| 3 | 六角螺母 | 鋼 |
| 4 | 墊片 | 鋼 |
| 5 | 閥蓋 | PPH,CPVC,UPVC,FRPP,PVDF |
| 6 | 閥桿螺母 | 鑄鐵 |
| 7 | 閥瓣 | PPH,CPVC,UPVC,FRPP,PVDF |
| 8 | 膜片 | EPDM,F46 |
| 9 | 閥體 | PPH,CPVC,UPVC,FRPP,PVDF |
| 10 | 限位罩 | AS |
| 11 | 襯環 | FRPP |
| 12 | 螺帽蓋 | FRPP |
| 13 | 雙頭螺柱 | 鋼 |
| 14 | 閥桿 | 鋼 |
| 15 | 墊膜 | EPDM |
| 16 | 密封件 | PTFE |
| 17 | 墊片 | 鋼 |
| 18 | 六角螺母 | 鋼 |
| 19 | 連接件 | PPH,CPVC,UPVC,FRPP,PVDF |
| 20 | 雙頭螺柱 | 鋼 |
?

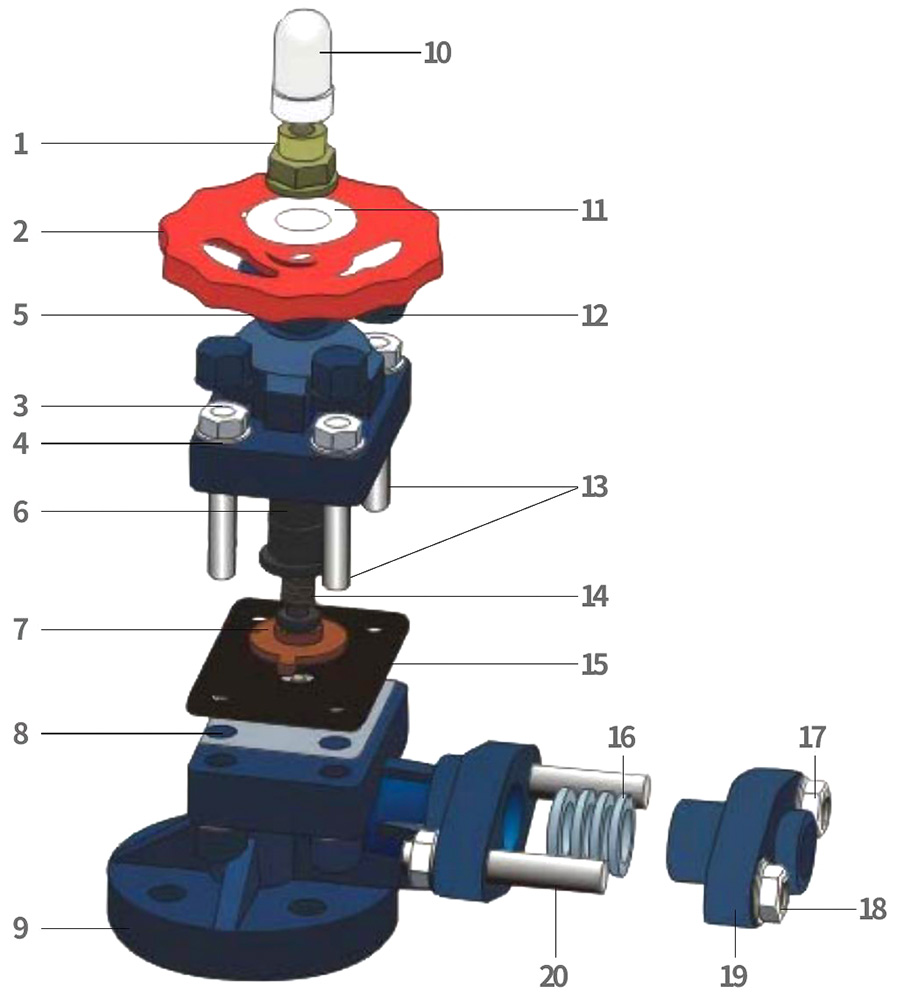

液面計裝配明細圖

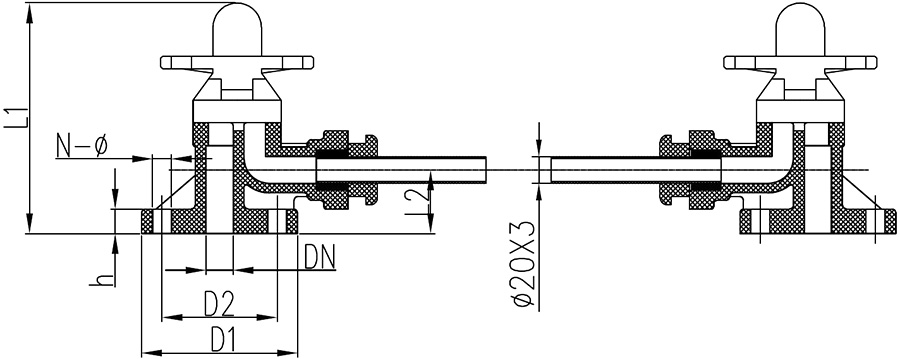

| 外形尺寸表 |
?
|
公稱直徑DN (mm) |
D1 |
D2 |
L1 |
L2 |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
|||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
180 |
50 |
20 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
180 |
50 |
18 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
180 |
50 |
19 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
180 |
50 |
19 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
180 |
50 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
50 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
