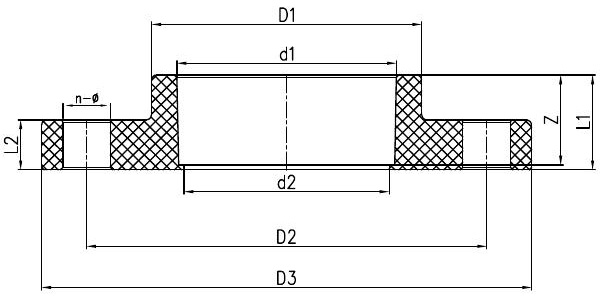

公稱直徑DN

D1

D2

D3

d1

d2

L

L2

Z

n-Φ

DN15

30

65

95

20

16

24

14

19

4-Φ14

DN20

36

75

105

25

20

25

16

20

4-Φ14

DN25

46

85

115

32

27

26

16

21

4-Φ14

DN32

53

100

135

40

35

27

18

22

4-Φ18

DN40

64

110

145

50

45

30

18

25

4-Φ18

DN50

81

125

160

63

57

33

20

28

4-Φ18

DN65

93

145

185

75

68

37.5

20

21

4-Φ18

DN80

114

160

196

90

82

42

20

36

8-Φ18

DN100

134

180

215

110

100

53.5

22

47

8-Φ18
